125




                 10mm, 內 側 盾 尾 間 隙 為 15.54mm               三、潛盾機中折系統配置
                 (詳圖 4),盾尾有足夠空間使環片                              潛盾機中折系統一般分為主動

                 能準確地安裝在預定線形上。                             中折及被動中折 2 種,主動中折意
                      雖然潛盾機製造商 A 與 B 針對                    即潛盾機藉由中折千斤頂作動使盾

                 急曲線方案採單中折式潛盾機為成                           身產生轉折,中折千斤頂承受潛盾
                 熟設計,且於日本及臺灣皆有諸多實                          推進力。被動中折則為潛盾機推進
                 績,惟為克服潛盾機於急曲線施工所                          千斤頂之衝程差使得機身姿態產生

                 遭遇的困難,減少超挖量,確保盾尾                          變化而使機身跟隨產生轉折,中折
                 間隙量,使潛盾機姿態更符合線形,                          千斤頂不承受推進力。

                 經過上述評估後,本標施工廠商決議                               潛盾機中折系統為本標潛盾機
                 採用雙中折式潛盾機,以二段主動式                          評選最主要考量重點,採雙主動中
                 中折的潛盾機設計理念,使潛盾機機                          折設計將能有效控制急曲線施工的 2

                 身姿態調整更加靈活,更符合隧道線                          個重要因素,在此就中折系統配置
                 形,且轉彎時所需超挖量能減少,減                          分述如下(榮工工程股份有限公司,
                 少施工中可能的機身偏移狀況,並確                          2017):

                 保盾尾間隙量。

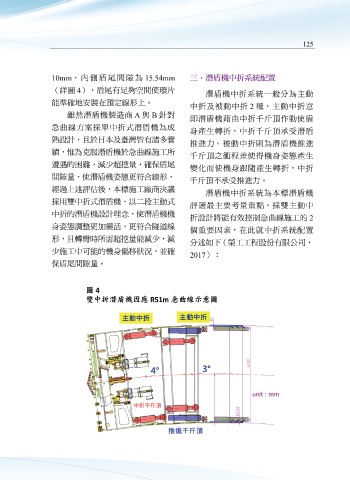

                           圖 4
                           雙中折潛盾機因應 R51m 急曲線示意圖
