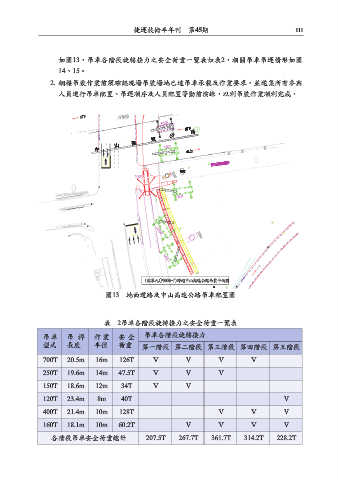

捷運技術半年刊 第45期 111

如圖13，吊車各階段旋轉接力之安全荷重一覽表如表2，相關吊車吊運情形如圖

14、15。
2. 鋼樑吊裝作業前須確認現場吊裝場地已達吊車承載及作業要求，並邀集所有參與

人員進行吊車配置、吊運順序及人員配置等勤前演練，以利吊裝作業順利完成。
捷運技術半年刊 第 45 期

下
南下
下
下
南下
南下
南下
南下
路
路
路
路
公
公
公
速
速
速
速
高
高
高
高
山
山
山
山
中
中
中
中 北上
北上
北上
北上
汐五高架道路
汐五高架道路
汐五高架道路
汐五高架道路
橋 橋 橋礅 礅 礅 礅
橋
P0907
P0907
P0907
P0907
P0908
P0908
P0908
P0908
I02單元(P0906~7)跨越中山高速公路吊裝平面圖

3 3 3 3
圖13 地面道路及中山高速公路吊車配置圖
圖 13 地面道路及中山高速公路吊車配置圖

表 2吊車各階段旋轉接力之安全荷重一覽表
吊車 吊桿 作業 安全 吊車各階段旋轉接力
吊 車 吊 桿 作 業 安 全 吊車各階段旋轉接力
型式 長度 半徑 荷重 第一階段 第二階段 第三階段 第四階段 第五階段
型式 長度 半徑 荷重 第一階段 第二階段 第三階段 第四階段 第五階段
700T 20.5m 16m 126T V V V V
700T 20.5m 16m 126T V V V V
250T 19.6m 14m 47.5T V V V
250T 19.6m 14m 47.5T V V V
150T 18.6m 12m 34T V V
150T 18.6m 12m 34T V V
120T 23.4m 8m 40T V
120T 23.4m 8m 40T V
400T 21.4m 10m 128T V V V
400T 21.4m 10m 128T V V V
160T 18.1m 10m 60.2T V V V V
160T 18.1m 10m 60.2T V V V V
各階段吊車安全荷重總計 207.5T 267.7T 361.7T 314.2T 228.2T
各階段吊車安全荷重總計 207.5T 267.7T 361.7T 314.2T 228.2T
表 2 吊車各階段旋轉接力之安全荷重一覽表
