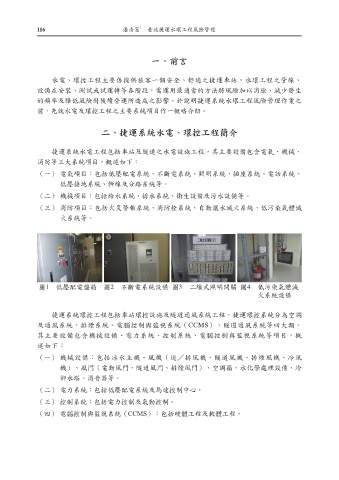

Page 124 - 捷運技術 第45期

1
116 潘清富 臺北捷運水環工程風險管理

一、前言

水電、環控工程主要係提供旅客一個安全、舒適之捷運車站，水環工程之管線、
設備在安裝、測試或試運轉等各階段，需運用最適當的方法將風險加以消除、減少發生
的頻率及降低風險對後續營運所造成之影響。於說明捷運系統水環工程風險管理作業之

前，先就水電及環控工程之主要系統項目作一概略介紹。

二、捷運系統水電、環控工程簡介

捷運系統水電工程包括車站及隧道之水電設施工程，其主要設備包含電氣、機械、

消防等三大系統項目，概述如下：
（一） 電氣項目：包括低壓配電系統、不斷電系統、照明系統、插座系統、電話系統、

低壓接地系統、幹線及分路系統等。
（二） 機械項目：包括給水系統、排水系統、衛生設備及污水設備等。

（三） 消防項目：包括火災警報系統、消防栓系統、自動灑水滅火系統、低污染氣體滅
火系統等。

圖1 低壓配電盤箱 圖2 不斷電系統設備 圖3 二線式照明開關 圖4 低污染氣體滅
火系統設備

捷運系統環控工程包括車站環控設施及隧道通風系統工程，捷運環控系統分為空調
及通風系統、排煙系統、電腦控制與監視系統（CCMS）、隧道通風系統等四大類。

其主要設備包含機械設備、電力系統、控制系統、電腦控制與監視系統等項目，概
述如下：

（一） 機械設備：包括冰水主機、風機（送／排風機、隧道風機、排煙風機、冷風
機）、風門（電動風門、隧道風門、排煙風門）、空調箱、水化學處理設備、冷
卻水塔、消音器等。

（二） 電力系統：包括低壓配電系統及馬達控制中心。
（三） 控制系統：包括電力控制及氣動控制。

（四） 電腦控制與監視系統（CCMS）：包括硬體工程及軟體工程。
