82

二、安裝設備 車輪感測器則夾於鋼軌上。感測器

PHOENIX MDS HBD ／ HWD 與機櫃內之現場節點則透過最長
100m 的電纜相互連接。以下針對各
安裝主要由以下幾部分組成：具感
安裝設備做詳細說明。
測器遮罩的 HBD 感測器、具感測
器遮罩的 HWD 感測器、車輪感測 （一） PHOENIX MDS HBD 與 HWD

器（Wheel sensor）、 安 裝 框 架 溫度感測器被安裝在正線軌道
（Mounting frames），如表 1，並 的上行和下行方向，負責測量每列

於表 2 呈現 PHOENIX MDS 於單向 經過該處的列車的車軸軸頸軸承和
軌道的安裝原則。HBD ／ HWD 感 兩側的剎車碟。HBD 感測器監測車
測器通常安裝於軌道的軌枕或基座， 軸頸外軸的軸承溫度，HWD 感測器

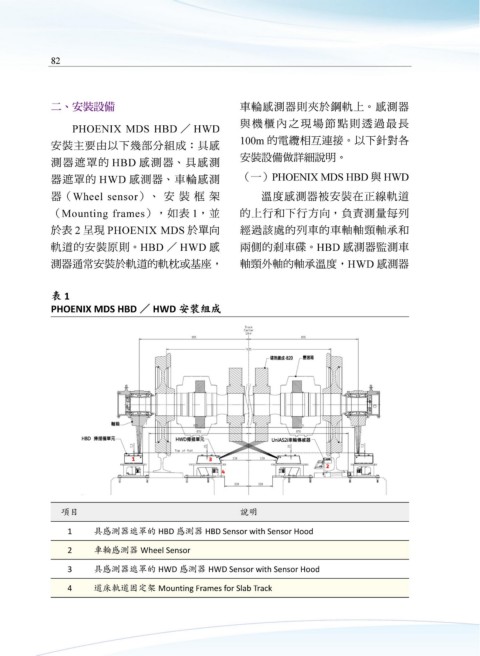

表 1
PHOENIX MDS HBD ／ HWD 安裝組成

項目 說明

1 具感測器遮罩的 HBD 感測器 HBD Sensor with Sensor Hood
2 車輪感測器 Wheel Sensor

3 具感測器遮罩的 HWD 感測器 HWD Sensor with Sensor Hood

4 道床軌道固定架 Mounting Frames for Slab Track
