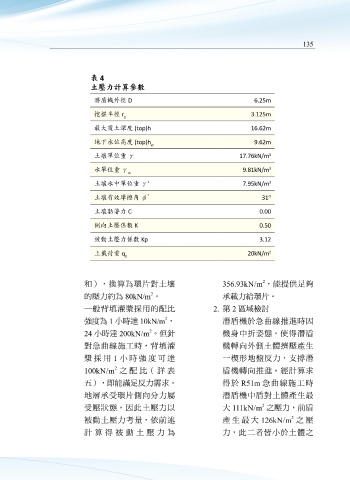

Page 145 - 捷運技術 第59期
P. 145
135
表 4
土壓力計算參數
潛盾機外徑 D 6.25m
挖掘半徑 r 3.125m
0
最大覆土深度 (top)h 16.62m
地下水位高度 (top)h 9.62m
w
土壤單位重 γ 17.76kN/m 3
水單位重 γ w 9.81kN/m 3
土壤水中單位重 γ' 7.95kN/m 3
土壤有效摩擦角 φ’ 31°
土壤黏著力 C 0.00
側向土壓係數 K 0.50
被動土壓力係數 Kp 3.12
上載荷重 q 0 20kN/m 2
2
和），換算為環片對土壤 356.93kN/m ，能提供足夠
2
的壓力約為 80kN/m 。 承載力給環片。
一般背填灌漿採用的配比 2. 第 2 區域檢討
2
強度為 1 小時達 10kN/m ， 潛盾機於急曲線推進時因
2
24 小時達 200kN/m 。但針 機身中折姿態，使得潛盾
對急曲線施工時，背填灌 機轉向外側土體擠壓產生
漿 採 用 1 小 時 強 度 可 達 一楔形地盤反力，支撐潛
2
100kN/m 之 配 比（ 詳 表 盾機轉向推進。經計算求
五），即能滿足反力需求。 得於 R51m 急曲線施工時
地層承受環片側向分力屬 潛盾機中盾對土體產生最
2
受壓狀態，因此土壓力以 大 111kN/m 之壓力，前盾
2
被動土壓力考量，依前述 產 生 最 大 126kN/m 之 壓
計 算 得 被 動 土 壓 力 為 力，此二者皆小於土體之
