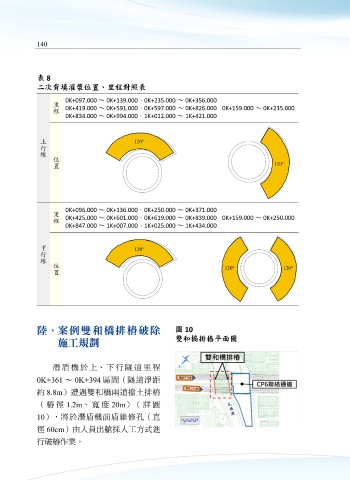

140

表 8
二次背填灌漿位置、里程對照表
里 0K+097.000 ∼ 0K+139.000、0K+235.000 ∼ 0K+356.000
程 0K+419.000 ∼ 0K+591.000、0K+597.000 ∼ 0K+826.000 0K+159.000 ∼ 0K+235.000
0K+834.000 ∼ 0K+994.000、1K+012.000 ∼ 1K+421.000

上
行 120°
線
位
置
120°

里 0K+096.000 ∼ 0K+136.000、0K+250.000 ∼ 0K+371.000
程 0K+425.000 ∼ 0K+601.000、0K+619.000 ∼ 0K+839.000 0K+159.000 ∼ 0K+250.000
0K+847.000 ∼ 1K+007.000、1K+025.000 ∼ 1K+434.000

下
行 120°
線
位
置 120° 120°

陸、 案例雙和橋排樁破除 圖 10

施工規劃 雙和橋排樁平面圖

潛 盾 機 於 上、 下 行 隧 道 里 程
0K+361 ∼ 0K+394 區間（隧道淨距
約 8.8m）遭遇雙和橋兩道擋土排樁

（ 樁 徑 1.2m、 寬 度 20m）（ 詳 圖
10），將於潛盾機前盾維修孔（直

徑 60cm）由人員出艙採人工方式進
行破樁作業。
