捷運技術半年刊 第 45 期

道線形佈設時需將原一般型式之高架橋中上、下行軌之間距(標準間距 4.15 公尺)逐漸加大，
中央步道寬度亦增大，俟寬度大至可設置兩單軌橋(約 5.5 公尺)，然後開始進行單一軌道爬
昇，如圖 10 所示。當上、下行軌間之高程差達足夠相疊之淨距後，兩軌開始向柱中心線靠近，
於是兩軌橋梁形成上、下重疊之「疊式高架橋」。當然在上、下行兩軌線形 3D 之空間變化中，
需檢核許多軌道線形設計限制條件、超高變化及曲線加寬，以確保列車行駛之平穩安全。另
一方面，疊式高架橋段又要如何轉換回一般高架段呢？其實即是將「爬昇段高架段」之理念
反向進行，而形成「下降段高架段」。 203
捷運技術半年刊 第45期
(二) 疊式高架橋步道與車站月台界面處理
疊式高架橋步道與車站月台是否同側皆有不同界面處理，說明如下：
1. 疊式高架橋步道與車站月台不同側時，需利用「跨軌通道」連通，另需設75M
1. 疊式高架橋步道與車站月台不同側時，需利用「跨軌通道」連通，另需設 75M 長之「增
長之「增設步道」，以防列車故障拋錨點正好阻斷跨軌通道，界面橋面加寬約
設步道」，以防列車故障拋錨點正好阻斷跨軌通道，界面橋面加寬約 1.85M，如圖 11 所
1.85M，如圖11所示。
示。
2. 當高架橋步道與車站月台同側時，則僅是維修時利用「跨軌通道」至軌道區維
2. 當高架橋步道與車站月台同側時，則僅是維修時利用「跨軌通道」至軌道區維修，高架
修，高架橋HV電纜原則上佈於步道對側，進入車站前需換側後進入月台側，界面
橋 HV 電纜原則上佈於步道對側，進入車站前需換側後進入月台側，界面橋面加寬約
橋面加寬約1.65M，如圖12所示。
1.65M，如圖 12 所示。
（三）疊式高架橋排水規劃處理
(三) 疊式高架橋排水規劃處理
疊式高架橋排水規劃上依結構型式不同，說明如下：
疊式高架橋排水規劃上依結構型式不同，說明如下：
1. 兩側皆為U型梁之單柱式鋼框架橋墩排水規劃，如圖13所示。
1. 兩側皆為 U 型梁之單柱式鋼框架橋墩排水規劃，如圖 13 所示。
2. 一側為疊式U型梁、一側為鋼箱梁之單柱式鋼框架橋墩排水規劃，如圖14所示。
2. 一側為疊式 U 型梁、一側為鋼箱梁之單柱式鋼框架橋墩排水規劃，如圖 14 所示。
3. 兩側皆為鋼箱梁之單柱式鋼框架橋墩排水規劃，如圖15所示。
3. 兩側皆為鋼箱梁之單柱式鋼框架橋墩排水規劃，如圖 15 所示。

捷運技術半年刊 第 45 期

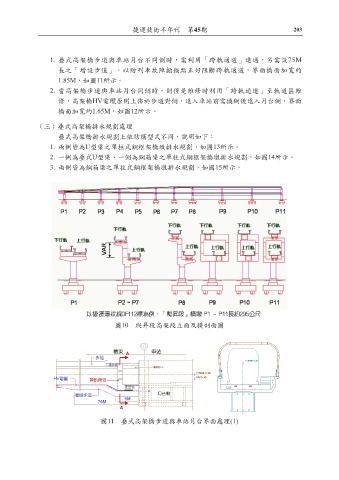

圖10 爬昇段高架段立面及橫剖面圖
圖 10 爬昇段高架段立面及橫剖面圖

11

圖11 疊式高架橋步道與車站月台界面處理(1)
圖 11 疊式高架橋步道與車站月台界面處理(1)

圖 12 疊式高架橋步道與車站月台界面處理(2)

圖 13 兩側皆為 U 型梁之單柱式鋼框架橋墩排水規劃
