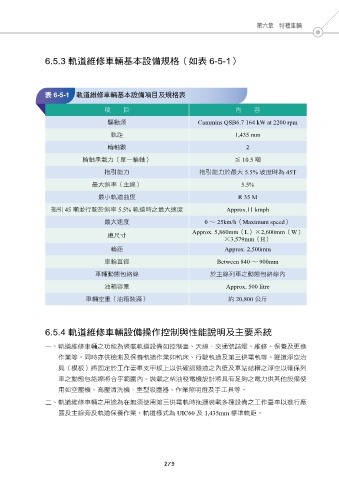

第六章 特種車輛

6.5.3 軌道維修車輛基本設備規格（如表 6-5-1）

表 6-5-1 軌道維修車輛基本設備項目及規格表

項 目 內 容

驅動源 Cummins QSB6.7 164 kW at 2200 rpm

軌距 1,435 mm

輪軸數 2
輪軸承載力（單一輪軸） ≦ 10.5 噸

拖引能力 拖引能力於最大 5.5% 坡度時為 45T

最大斜率（主線） 5.5%
最小軌道曲度 R 35 M

拖引 45 噸並行駛於斜率 5.5% 軌道時之最大速度 Approx.11 kmph

最大速度 0 ～ 25km/h（Maximum speed）
Approx. 5,860mm（L）×2,600mm（W）
總尺寸
×3,579mm（H）
輪距 Approx. 2,500mm

車輪直徑 Between 840 ～ 900mm
車輛動態包絡線 於主線列車之動態包絡線內

油箱容量 Approx. 500 litre

車輛空重（油箱裝滿） 約 20,800 公斤

6.5.4 軌道維修車輛設備操作控制與性能說明及主要系統

一、 軌道維修車輛之功能為裝載軌道設備如控制臺、天線、交通號誌燈、維修、保養及更換

作業等。同時亦供檢測及保養軌道作業如軌床、行駛軌道及第三供電軌等。隧道淨空治
具（模板）將固定於工作臺車支甲板上以供確認隧道之內壁及車站結構之淨空以確保列
車之動態包絡線將合乎範圍內。裝載之柴油發電機設計將具有足夠之電力供其他設備使

用如空壓機、高壓清洗機、重型吸塵器、作業照明燈及手工具等。
二、 軌道維修車輛之用途為在無須使用第三供電軌時拖運裝載多種設備之工作臺車以進行廠

區及主線旁及軌道保養作業。軌道樣式為 UIC60 及 1,435mm 標準軌距。

279
