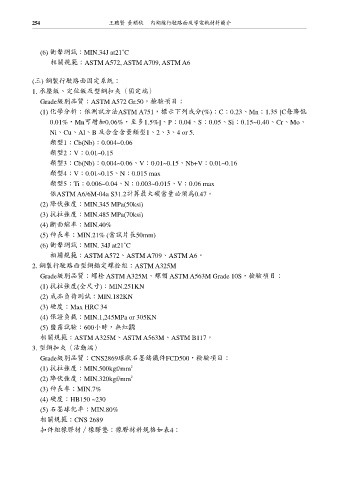

254 王聰賢 黃順秋 內湖線行駛路面及導電軌材料簡介

(6) 衝擊測試：MIN.34J at21˚C
相關規範：ASTM A572, ASTM A709, ASTM A6

(三) 鋼製行駛路面固定系統：
1. 承壓鈑、定位鈑及型鋼扣夾（固定端）

Grade級別品質：ASTM A572 Gr.50，檢驗項目：
(1) 化學分析：依測試方法ASTM A751，標示下列成分(%)：C：0.23、Mn：1.35 [C每降低
0.01%，Mn可增加0.06%，至多1.5%]、P：0.04、S：0.05、Si：0.15~0.40、Cr、Mo、
Ni、Cu、Al、B 及合金含量類型1、2、3、4 or 5.

類型1：Cb(Nb)：0.004~0.06
類型2：V：0.01~0.15
類型3：Cb(Nb)：0.004~0.06、V：0.01~0.15、Nb+V：0.01~0.16
類型4：V：0.01~0.15、N：0.015 max

類型5：Ti：0.006~0.04、N：0.003~0.015、V：0.06 max
依ASTM A6/6M-04a S31.2計算最大碳當量必須為0.47。
(2) 降伏強度：MIN.345 MPa(50ksi)
(3) 抗拉強度：MIN.485 MPa(70ksi)

(4) 斷面縮率：MIN.40%
(5) 伸長率：MIN.21% (當試片長50mm)
(6) 衝擊測試：MIN. 34J at21˚C
相關規範：ASTM A572、ASTM A709、ASTM A6。

2. 鋼製行駛路面型鋼錨定螺栓組：ASTM A325M
Grade級別品質：螺栓 ASTM A325M、螺帽 ASTM A563M Grade 10S，檢驗項目：
(1) 抗拉強度(全尺寸)：MIN.251KN
(2) 成品負荷測試：MIN.182KN

(3) 硬度：Max HRC 34
(4) 保證負載：MIN.1,245MPa or 305KN
(5) 鹽霧試驗：600小時，無紅銹
相關規範：ASTM A325M、ASTM A563M、ASTM B117。

3. 型鋼扣夾（活動端）
Grade級別品質：CNS2869球狀石墨鑄鐵件FCD500，檢驗項目：
(1) 抗拉強度：MIN.500kgf/mm 2
(2) 降伏強度：MIN.320kgf/mm 2

(3) 伸長率：MIN.7%
(4) 硬度：HB150 ~230
(5) 石墨球化率：MIN.80%
相關規範：CNS 2689

扣件組橡膠材／橡膠墊：橡膠材料規格如表4：
